FS(前工作结束，后工作开始)的逻辑关系
|
在最规范的双代号网络图中，只有最简单的FS（0）的逻辑关系。在双代号时标网络图中为了精确标识任务之间的相对时间关系，出现了fs(n)的虚工作，也就是紧前工作完成n天后后续工作开始。
但是，在实际编制计划的时候，使用其他的逻辑关系表示方法会更直观一点。涉及到双代号和横道图绘图表达方式的不同，我们不能完全将其关系类型照搬过来。所以会对现有的双代号网络图进行一定的拓展。这些拓展，在实际应用中，也已经得到了业内人士的认可。 在编制进度计划过程中，最重要的是要把工序之间的逻辑关系表达清楚。不要产生与实际施工过程不符合的逻辑错误。 |
| 1、下图为最简单的逻辑关系（FS（0）），前工作结束后工作马上开始。 |
 |
| 2、在双代号网络图中，节点表示前后逻辑关系。节点2连接工作1和工作2。表示“工作1”结束之后，“工作2”马上开始。 |
 |

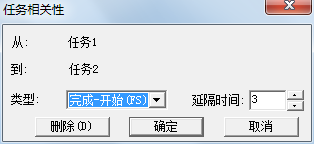

| 3、下图为有延搁时间的逻辑关系（FS（3）），前工作结束3天后，后工作开始。 |
 |
| 4、在双代号网络图中，存在明确延搁时间的搭接关系就是虚工作。下图中，在“工作1”完成之后，再过3天，“工作2”开始。 |
 |
| 5、下图是一种负数的搭接关系（FS（-3）），表示前工作结束前3天，后工作开始。（即前工作未完成，后工作已经开始） |
 |
| 6、第一种表示方法：在任务1上鼠标右键-》拆分任务，将前工作拆分成组件，然后从组件的中间开始后面的工作。如下图中，工作1开始6天后，工作2才开始。（如果工作1和工作2后面有共同的后续工作，直接用一个虚工作连接两工作的结束节点就可以了。）（组件工作操作说明） |
|
然后将重新建立搭接关系
经过此次处理后自动生成的双代号网络图如下图
|
| 7、第二种表示方法：在后工作前，添加一个SS 6天的虚工作。（工作1开始之后，工作2先等待6天，然后再开始。） |
|
首先建立任务1与任务2的FS关系，然后双击连接线，修改如下图
生成的双代号见下图
|
| 8、第三种表示方法：这种办法最直接，直接采用负的搭接关系生成双代号网络图，但不符合网络计划规范，如果是公司内部使用，可以作为参考。 |
  |
-》
-》
修改后的效果为
