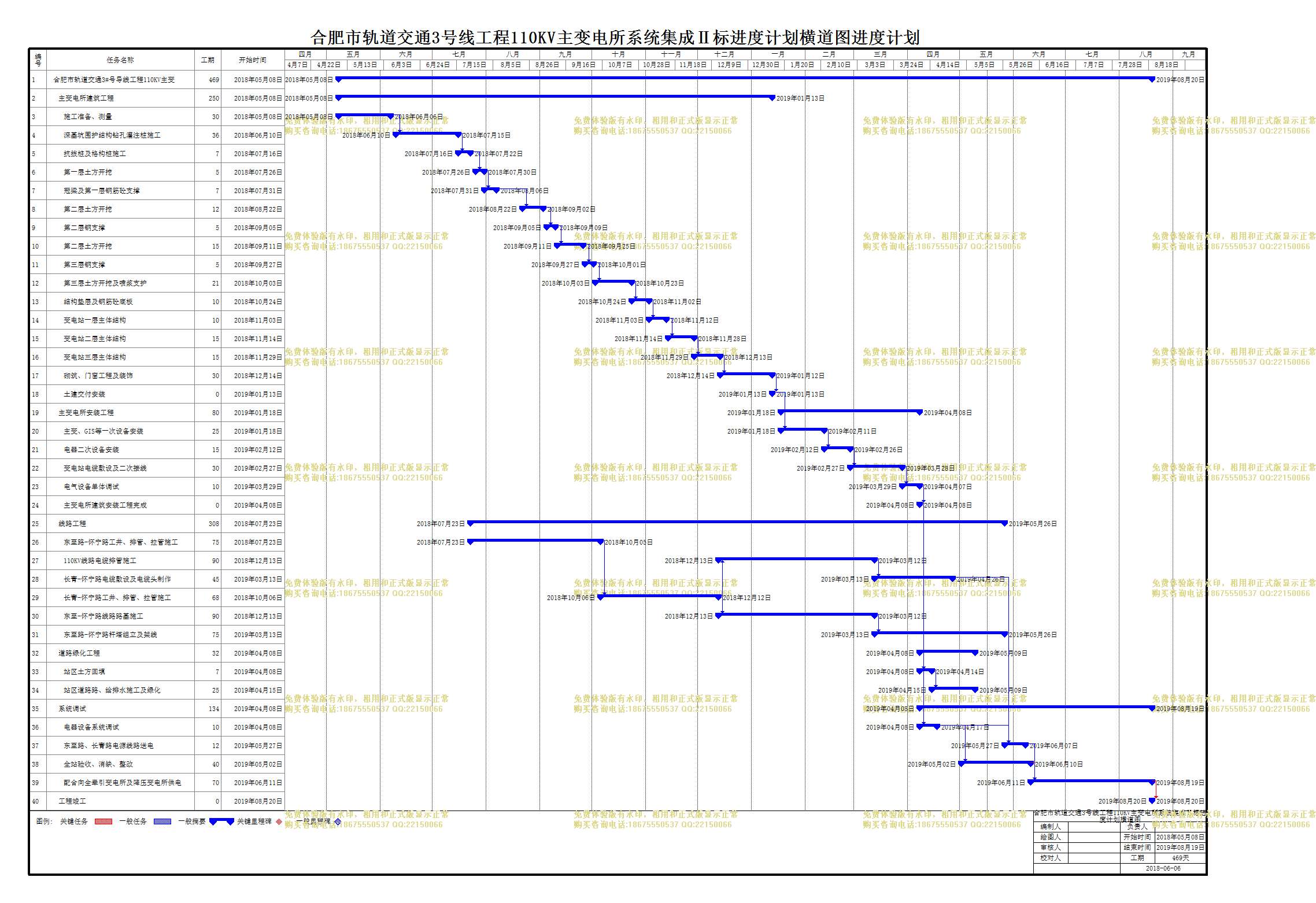

合肥市轨道交通3号线工程110KV主变电所系统集成Ⅱ标进度计划横道图合肥市轨道交通3号线工程110KV主变电所系统集成Ⅱ标进度计划横道图
| 文件编号 | 6083 | 工期 | 469天 | 开始时间 | 2018-05-08 | 结束时间 | 2019-08-19 |
| 任务数 | 40K | 整理日期 | 2019/5/17 | 下载次数 | 3896次 | ||
| 下载地址 | 计划文件点击下载(登录后才可以下载) | ||||||
计划内容
| 合肥市轨道交通3号线工程110KV主变电所系统集成Ⅱ标进度计划横道图 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
编号 |
任务名称 |
工期 |
开始时间 |
结束时间 |
前置任务 |
| 1 | 合肥市轨道交通3#号导线工程110KV主变 |
469天 | 2018年05月08日 | 2019年08月20日 | |
| 2 | 主变电所建筑工程 |
250天 | 2018年05月08日 | 2019年01月13日 | |
| 3 | 施工准备、测量 |
30天 | 2018年05月08日 | 2018年06月06日 | |
| 4 | 深基坑围护结构钻孔灌注桩施工 |
36天 | 2018年06月10日 | 2018年07月15日 | 3 |
| 5 | 抗拔桩及格构桩施工 |
7天 | 2018年07月16日 | 2018年07月22日 | 4 |
| 6 | 第一层土方开挖 |
5天 | 2018年07月26日 | 2018年07月30日 | 5[FS+3] |
| 7 | 冠梁及第一层钢筋砼支撑 |
7天 | 2018年07月31日 | 2018年08月06日 | 6 |
| 8 | 第二层土方开挖 |
12天 | 2018年08月22日 | 2018年09月02日 | 7[FS+15] |
| 9 | 第二层钢支撑 |
5天 | 2018年09月05日 | 2018年09月09日 | 8[FS+2] |
| 10 | 第二层土方开挖 |
15天 | 2018年09月11日 | 2018年09月25日 | 9[FS+1] |
| 11 | 第三层钢支撑 |
5天 | 2018年09月27日 | 2018年10月01日 | 10[FS+1] |
| 12 | 第三层土方开挖及喷浆支护 |
21天 | 2018年10月03日 | 2018年10月23日 | 11[FS+1] |
| 13 | 结构垫层及钢筋砼底板 |
10天 | 2018年10月24日 | 2018年11月02日 | 12 |
| 14 | 变电站一层主体结构 |
10天 | 2018年11月03日 | 2018年11月12日 | 13 |
| 15 | 变电站二层主体结构 |
15天 | 2018年11月14日 | 2018年11月28日 | 14 |
| 16 | 变电站三层主体结构 |
15天 | 2018年11月29日 | 2018年12月13日 | 15 |
| 17 | 砌筑、门窗工程及装饰 |
30天 | 2018年12月14日 | 2019年01月12日 | 16 |
| 18 | 土建交付安装 |
0天 | 2019年01月13日 | 2019年01月13日 | 17 |
| 19 | 主变电所安装工程 |
80天 | 2019年01月18日 | 2019年04月08日 | |
| 20 | 主变、GIS等一次设备安装 |
25天 | 2019年01月18日 | 2019年02月11日 | 18[FS+5] |
| 21 | 电器二次设备安装 |
15天 | 2019年02月12日 | 2019年02月26日 | 20 |
| 22 | 变电站电缆敷设及二次接线 |
30天 | 2019年02月27日 | 2019年03月28日 | 21 |
| 23 | 电气设备单体调试 |
10天 | 2019年03月29日 | 2019年04月07日 | 22 |
| 24 | 主变电所建筑安装工程完成 |
0天 | 2019年04月08日 | 2019年04月08日 | 23 |
| 25 | 线路工程 |
308天 | 2018年07月23日 | 2019年05月26日 | |
| 26 | 东至路-怀宁路工井、排管、拉管施工 |
75天 | 2018年07月23日 | 2018年10月05日 | |
| 27 | 110KV线路电缆排管施工 |
90天 | 2018年12月13日 | 2019年03月12日 | 29 |
| 28 | 长青-怀宁路电缆敷设及电缆头制作 |
45天 | 2019年03月13日 | 2019年04月26日 | 27 |
| 29 | 长青-怀宁路工井、排管、拉管施工 |
68天 | 2018年10月06日 | 2018年12月12日 | 26 |
| 30 | 东至-怀宁路线路路基施工 |
90天 | 2018年12月13日 | 2019年03月12日 | 29 |
| 31 | 东至路-怀宁路杆塔组立及架线 |
75天 | 2019年03月13日 | 2019年05月26日 | 30 |
| 32 | 道路绿化工程 |
32天 | 2019年04月08日 | 2019年05月09日 | |
| 33 | 站区土方回填 |
7天 | 2019年04月08日 | 2019年04月14日 | 24 |
| 34 | 站区道路路、给排水施工及绿化 |
25天 | 2019年04月15日 | 2019年05月09日 | 33 |
| 35 | 系统调试 |
134天 | 2019年04月08日 | 2019年08月19日 | |
| 36 | 电器设备系统调试 |
10天 | 2019年04月08日 | 2019年04月17日 | 23 |
| 37 | 东至路、长青路电源线路送电 |
12天 | 2019年05月27日 | 2019年06月07日 | 36,31,28 |
| 38 | 全站验收、消缺、整改 |
40天 | 2019年05月02日 | 2019年06月10日 | 36 |
| 39 | 配合向全牵引变电所及降压变电所供电 |
70天 | 2019年06月11日 | 2019年08月19日 | 37,38 |
| 40 | 工程竣工 |
0天 | 2019年08月20日 | 2019年08月20日 | 39 |
局部效果预览，详细内容请下载附件查看
